区域控制器向 DriveRack ® 和 ZonePRO ™ 家庭提供扩展的实用工具。九个区域控制器使用模拟直流电压提供逻辑控制从区源选择、 音量和静音，程序或场景的选择和消防安全静音。ZC 区控制器有线与现成的和可负担得起的 CAT5 电缆与普遍接受的 rj-45 连接器，在距离上升到 1000年英尺高度，向承包商提供简单而优雅的解决方案。

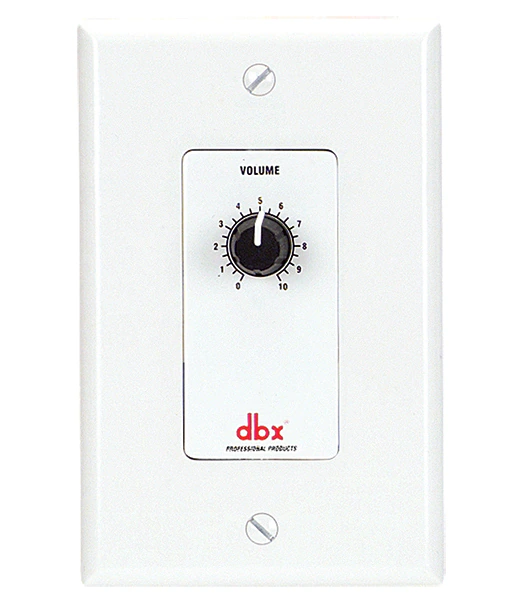

ZC 1 为 DriveRack 260 和ZonePRO 设备220i，提供可编程远程音量控制。
所有信息都都如有更改，恕不另行通知。
Recommended for: 安装.
远程设备应为 dbx DriveRack 260、 220i 和 ZonePRO ™ 设备提供计算机可编程旋转式电位器音量控制。远程设备须有 DIP 开关允许识别与处理设备通过 CAT 5 电缆连接 rj-45 连接器上。该设备应 dbx ZC 1 远程控制器。
| Size | ||||
ZC1 CAD drawing front
updated: 5月 2023
|
40.6 KB | |||
ZC1 数据表-英语
updated: 5月 2023
|
831.8 KB | |||
|
ZC controller connectivity and association.pdf
updated: 5月 2023
|
274.4 KB | |||
Tech Notes | ||||
|
ZC Connectivity and Association
updated: 10月 2020
|
274.4 KB | |||
Training Resources | ||||
|
ZonePRO Training (All)
updated: 10月 2020
|
367.2 MB | |||
Owner's Manuals | ||||
|
ZC Series Manual-English
updated: 10月 2020
|
1.4 MB | |||
If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.
| 接头 | (2) RJ-45 |
| 系列布线 | Maximum Cable Length varies with number of Zone Controllers. For Example,Three Zone Controllers: 600 ft. Six Zone Controllers: 300 ft. |
| 采用 ZC-BOB 的并联接线 | Up to Six Zone Controllers: 1000 ft. |
| 平行布线电缆 | CAT5 or CAT5E with 28.6 Ohm/M (Ohm/1000ft.) nominal DCR and rated VW-1 or higher. |
| 安全机构认证 | UL 60065, IEC 60065, EN 55013, E60065 |
