区域控制器向 DriveRack ® 和 ZonePRO ™ 家庭提供扩展的实用工具。九个区域控制器使用模拟直流电压提供逻辑控制从区源选择、 音量和静音，程序或场景的选择和消防安全静音。ZC 区控制器有线与现成的和可负担得起的 CAT5 电缆与普遍接受的 rj-45 连接器，在距离上升到 1000年英尺高度，向承包商提供简单而优雅的解决方案。

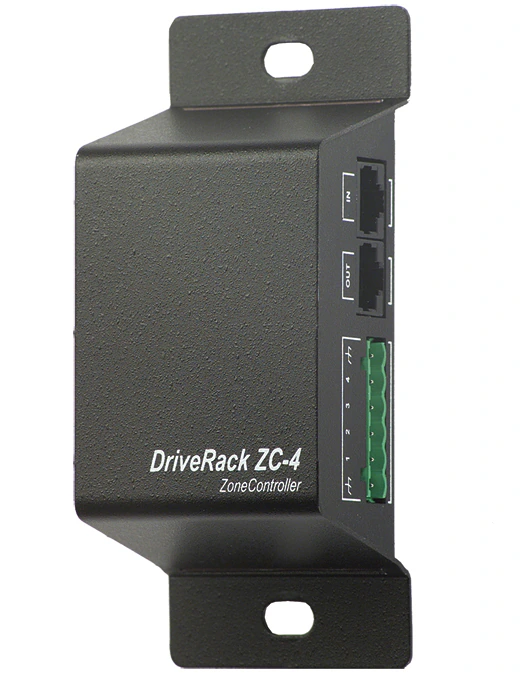

ZC 4 为 DriveRack 220i 和 260 ； 提供从接触关闭程序变化能力它还可以提供源选择、 页面转向，或场景选择的ZonePRO 设备。
所有信息都都如有更改，恕不另行通知。
Recommended for: 安装.
远程设备应提供可编程程序选择通过接触封锁的 dbx ® DriveRac ® k 220i 和 260 台设备。触点闭合可编程源选择、 页面分配或 dbx ZonePRO ™ 设备场景选择，还应提供远程设备。远程设备须有 DIP 开关允许识别与处理设备通过 CAT 5 电缆连接 rj-45 连接器上。该设备应 dbx ZC 4 远程控制器。
| Size | ||||
ZC-4 Fire Alarm Integration Guide
updated: 5月 2023
|
938.8 KB | |||
ZC4 CAD drawing front
updated: 5月 2023
|
39.2 KB | |||
|
ZC4 数据表-英语
updated: 5月 2023
|
831.8 KB | |||
|
ZC controller connectivity and association.pdf
updated: 5月 2023
|
274.4 KB | |||
|
ZC-4 Wiring Guide.zip
updated: 5月 2023
|
1.1 MB | |||
Tech Notes | ||||
|
ZC Connectivity and Association
updated: 10月 2020
|
274.4 KB | |||
Training Resources | ||||
|
ZonePRO Training (All)
updated: 10月 2020
|
367.2 MB | |||
Owner's Manuals | ||||
|
ZC Series Manual-English
updated: 10月 2020
|
1.4 MB | |||
If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.
| 接头 | (2) RJ-45 |
| 系列布线 | Maximum Cable Length varies with number of Zone Controllers. For Example,Three Zone Controllers: 600 ft. Six Zone Controllers: 300 ft. |
| 采用 ZC-BOB 的并联接线 | Up to Six Zone Controllers: 1000 ft. |
| 平行布线电缆 | CAT5 or CAT5E with 28.6 Ohm/M (Ohm/1000ft.) nominal DCR and rated VW-1 or higher. |
| 安全机构认证 | UL 60065, IEC 60065, EN 55013, E60065 |
